Z12型脹緊聯結套
產品分類： 產品展示

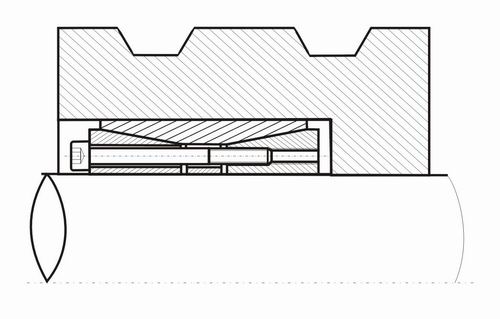

Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載.
訂購熱線：15326245655
立即咨詢
 |
 |
|
|
|
|

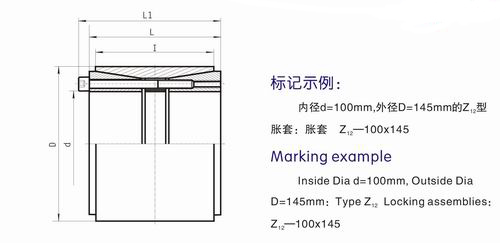

基? 本? 尺? 寸 |
內六角螺釘 |
額定負荷 |
脹套與軸 |
脹套與輪 |
螺釘?shù)臄Q? 緊 |
重量 |
||||||
|
d |
D |
l |
L |
L1 |
d1 |
n |
軸向力 |
轉 矩 |
||||
|
mm |
||||||||||||
|
70 |
110 |
50 |
60 |
70 |
M10 |
8 |
121 |
4.25 |
115 |
64 |
49 |
2.3 |
|
80 |
120 |
10 |
152 |
6.10 |
125 |
73 |
2.5 |
|||||
|
90 |
130 |
11 |
167 |
7.50 |
122 |
74 |
2.7 |
|||||
|
100 |
145 |
60 |
70 |
82 |
M12 |
10 |
177 |
8.81 |
97 |
60 |
69 |
4.1 |
|
110 |
155 |
10 |
177 |
9.74 |
89 |
56 |
4.4 |
|||||
|
120 |
165 |
11 |
193 |
11.6 |
89 |
58 |
4.8 |
|||||
|
130 |
180 |
65 |
79 |
91 |
14 |
247 |
16.06 |
93 |
61 |
6.3 |
||
|
140 |
190 |
15 |
264 |
18.5 |
93 |
62 |
6.6 |
|||||
|
150 |
200 |
15 |
264 |
19.86 |
87 |
59 |
7.8 |
|||||
|
160 |
210 |
16 |
290 |
23.27 |
87 |
60 |
9.4 |
|||||
|
170 |
225 |
78 |
92 |
106 |
M14 |
15 |
363 |
30.87 |
92 |
63 |
108 |
10.7 |
|
180 |
235 |
15 |
363 |
32.75 |
87 |
60 |
11.3 |
|||||
|
190 |
250 |
88 |
102 |
116 |
16 |
387 |
36.8 |
78 |
50 |
14.6 |
||
|
200 |
260 |
20 |
484 |
48.45 |
92 |
59 |
15.3 |
|||||
|
220 |
285 |
96 |
108 |
124 |
M16 |
15 |
505 |
55.57 |
83 |
54 |
168 |
20.2 |
|
240 |
305 |
20 |
673 |
80.75 |
100 |
67 |
21.8 |
|||||
|
260 |
325 |
21 |
705 |
91.67 |
97 |
66 |
23.4 |
|||||
|
280 |
355 |
110 |
130 |
M20 |
15 |
877 |
122.8 |
114 |
75 |
369 |
30.0 |
|
|
300 |
375 |
15 |
887 |
133 |
106 |
72 |
31.2 |
|||||
|
320 |
405 |
124 |
136 |
156 |
20 |
1181 |
189 |
102 |
67 |
48.0 |
||
|
340 |
425 |
20 |
1181 |
200.8 |
96 |
64 |
51.0 |
|||||
|
360 |
455 |
140 |
155 |
177 |
M22 |
20 |
1455 |
262 |
98 |
62 |
495 |
69.0 |
|
380 |
475 |
20 |
1455 |
277.7 |
93 |
60 |
73.0 |
|||||
|
400 |
495 |
22 |
1595 |
319 |
97 |
65 |
76.0 |
|||||
|
420 |
515 |
24 |
1751 |
367.8 |
100 |
68 |
80.0 |
|||||
|
440 |
535 |
24 |
1952 |
429.5 |
98 |
73 |
550 |
81.0 |
||||
|
460 |
555 |
24 |
1952 |
448.4 |
94 |
70 |
85.0 |
|||||
|
480 |
575 |
25 |
2040 |
489.7 |
94 |
70 |
88.0 |
|||||
|
500 |
595 |
25 |
2040 |
508 |
90 |
68 |
91.0 |
|||||
|
520 |
615 |
28 |
2273 |
591 |
97 |
73 |
95.0 |
|||||
|
540 |
635 |
28 |
2273 |
614 |
93 |
71 |
98.0 |
|||||
|
560 |
655 |
30 |
2437 |
682.6 |
96 |
74 |
101.0 |
|||||
|
580 |
675 |
30 |
2437 |
707.4 |
93 |
72 |
104.0 |
|||||
|
600 |
695 |
30 |
2437 |
731.6 |
90 |
70 |
108.0 |
|||||
